LIDAXES (version 1) - Accumulations de flux - Donnée obsolète
LIDAXES (version 1) - Accumulations de flux - Donnée obsolète

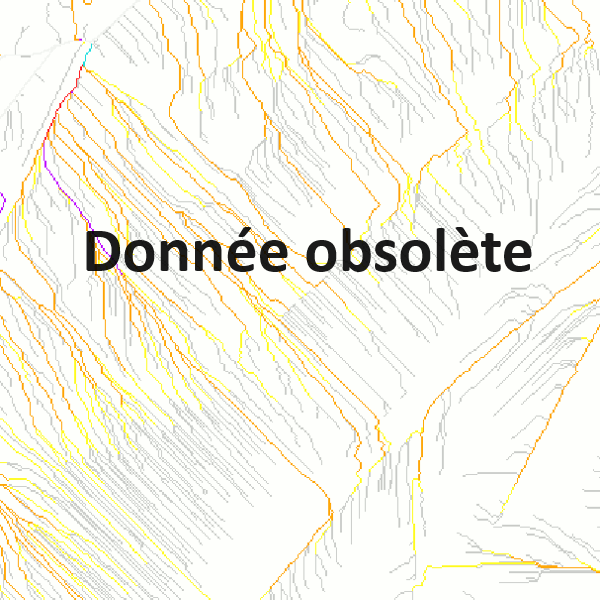

Cette couche de données raster dérivée du MNT LiDAR reprend l'accumulation des flux d'écoulement des eaux de ruissellement.
ATTENTION: CETTE DONNÉE N'EST PLUS MISE À JOUR. VEUILLEZ VOUS RÉFÉRER A LA NOUVELLE VERSION (LIDAXES (version 2) - Accumulations de flux).
La cartographie des axes de concentration naturels des eaux de ruissellement (LiDAXES) met en évidence les zones à risque d'inondation par ruissellement et/ou de coulée boueuse apparaissant suite à la concentration naturelle des eaux de ruissellement de surface.
La chaîne de traitements élaborée pour la génération des axes de ruissellement concentré a permis de dériver une série de couches de données spatiales intermédiaires traduisant des caractéristiques hydrologiques d'une surface. La couche de l'accumulation des flux d'écoulement est un de ces produits cartographiques intermédiaires.
Cette couche découle du calcul du réseau de drainage (directions de flux d’écoulement) et montre les surfaces drainées par chaque pixel du modèle. Il est alors possible de voir les pixels où les flux élevés sont concentrés. Un algorithme d'accumulation dédicacé (Flow accumulation - voir généalogie et ressources associées) a été utilisé. La couche tient compte des dépressions qui piègent le ruissellement pour des pluies de 24h avec une période de retour de 100 ans.
La couche d'accumulation de flux est un préalable indispensable pour générer les axes de ruissellement concentré (tant en version "Intranet" qu'"Internet").
Cette couche a été établie sur l'ensemble du territoire wallon couvert par le MNT LiDAR 2013-2014 excepté dans les zones bâties définies par la Direction des Cours d'eau non navigables (SPW - Agriculture, Ressources naturelles et Environnement - Département du Développement, de la Ruralité et des Cours d'eau et du Bien-être animal - Direction des Cours d'Eau non navigables) car il est très difficile de prédire les axes en zone bâtie en raison des nombreux facteurs qui peuvent affecter le ruissellement (p.ex. avaloirs). Les accumulations de flux ne sont pas non plus appliquées au droit des cours d’eau issus du réseau hydrographique wallon (projet CENNIC) qui constituent l’exutoire des axes de ruissellement concentré.
La couche de données en sortie de traitement est un raster de 1m de résolution. La valeur des cellules du raster correspond au nombre de cellules (pixels) qui s’écoulent vers chaque cellule. Les valeurs ont été reclassées par plages de valeurs (0-100 ; 100-500 ; 500-1000, etc.).
Pour des raisons de lisibilité, les informations ne sont visibles qu'à des échelles comprises entre 1/1.000ème et 1/50.000ème.
Pour plus de détails, référez-vous au rapport méthodologique au travers de la fiche de métadonnées de la série "LIDAXES - Axes de ruissellement concentré et données associées - Série - Version Internet" ( https://geoportail.wallonie.be/catalogue/d3d387ff-ff17-4307-93fc-749174bfe215.html).
Simple
Identification info
- Alternate title
-
LIDAXE_FLOWACC
- Date (Creation)
- 2016-09-01
- Date (Revision)
- 2016-09-01
- Date (Superseded)
- 2021-05-03
- Date (Deprecated)
- 2021-05-03
- Date (Publication)
- 2016-09-01
- Citation identifier
- https://geodata.wallonie.be/id/33108d05-3a08-4eb3-8139-d0bd21fb98a9
- Citation identifier
- LIDAXES__FLOWACC
- Credit
-
Maugnard, A., Bielders, C., Defourny, P. (Earth and Life Institute - UCL). Mise à jour du produit cartographique "axes de ruissellement concentré sur l'ensemble de la région wallonne sur base du nouveau jeu de données LiDAR et autres données disponibles". Rapport final - Août 2016.
- Credit
-
Source à mentionner : UCL - SPW
- Status
- Obsolete
- Point of contact
-
Role Organisation Electronic mail address Point of contact Helpdesk carto du SPW (SPW - Secrétariat général - SPW Digital - Département Données transversales - Gestion et valorisation de la donnée)
Custodian Direction du développement rural (SPW - Agriculture, Ressources naturelles et Environnement - Département du Développement, de la Ruralité et des Cours d'eau et du Bien-être animal - Direction du Développement rural)
Owner Service public de Wallonie (SPW)
Originator Université catholique de Louvain - Earth and Life Institute (UCL - ELI)
Originator Université catholique de Louvain - Earth and Life Institute (UCL - ELI)
Originator Université catholique de Louvain - Earth and Life Institute (UCL - ELI)
Processor Cellule SIG du SPW ARNE (SPW - Agriculture, Ressources naturelles et Environnement - Département de l'Étude du milieu naturel et agricole - Direction de la Coordination des Données)
- Spatial representation type
- Grid
Spatial resolution
- Spatial resolution
- 1 m
Spatial resolution
Equivalent scale
- Denominator
- 50000
- Topic category
-
- Environment
- Inland waters
Extent
- Description
-
Région wallonne
))
- Theme
-
-
LIDAXE
-
axe
-
LiDAR
-
PICC
-
dépression
-
MNT
-
stockage de l'eau
-
sous-bassin hydrographique
-
écoulement
-
flux
-
CENNIC
-
période de retour
-
accumulation
-
concentration
-
ruissellement concentré
-
talweg
-
LIDAXES
-
accumulation
-
Flow accumulation
-
Resource constraints
- Use constraints
- License
- Other constraints
-
Source à mentionner : UCL - SPW
Associated resource
- Association Type
- Part of seamless database
- Initiative Type
- Collection
- Language
- Français
- Character encoding
- UTF8
Resource lineage
- Statement
-
La chaîne de traitements pour la génération des axes de ruissellement concentré a été développée par "Earth and Life Institute" (UCL - ELIe). Elle se base sur le MNT LiDAR 2013-2014. De plus, les données connexes suivantes ont été utilisées dans la procédure :
- Shapefile du bâti défini par la DCENN;
- Informations sur les cours d'eau issus de la base de données CENNIC;
- Informations sur les fossés (PICC)
- Données relatives aux pluies (IRM)
- Limites administratives de la région wallonne
Le MNT LiDAR a été préalablement découpé en mailles de 2.2*2.2km selon la trame des mailles d'orthophotoplans. Ensuite, il a été lissé et rendu hydrologiquement continu.
Le MNT hydrologiquement continu est utilisé pour déterminer le réseau de drainage de surface, qui sert de couche d'entrée pour générer les valeurs d'accumulation de flux en chaque pixel du modèle. Pour ce faire, la fonction "Flow accumulation" d’ArcGIS a été utilisée. Le traitement a été exécuté à l'échelle des sous-bassins hydrographiques (16 SBHs) car le traitement à l’échelle du territoire couvert par les données du MNT LiDAR était trop lourd. Les accumulations de flux sur les 16 SBHs ont ensuite été fusionnées.
La génération de la couche d'accumulation de flux s'intègre dans une chaîne de traitement composée de 9 étapes principales.
La démarche méthodologique a exploité les outils suivants :
- ArcGIS 10.2;
- Script python (v. 2.7);
- WhiteBox GAT (v. 3.2.2).
Références : Maugnard, A., Bielders, C., Defourny, P. (Earth and Life Institute - UCL). Mise à jour du produit cartographique "axes de ruissellement concentré sur l'ensemble de la région wallonne sur base du nouveau jeu de données LiDAR et autres données disponibles". Rapport final - Août 2016.
- Hierarchy level
- Dataset
Reference System Information
Identifier
- Code
- EPSG:31370
- Description
-
Belge 1972 / Belgian Lambert 72 (EPSG:31370)
- Reference system type
- Projected
Metadata
- Metadata identifier
- https://metawal.wallonie.be/geonetwork/srv/api/records/33108d05-3a08-4eb3-8139-d0bd21fb98a9
- Language
- Français
- Character encoding
- UTF8
- Contact
-
Role Organisation Electronic mail address Point of contact Direction du développement rural (SPW - Agriculture, Ressources naturelles et Environnement - Département du Développement, de la Ruralité et des Cours d'eau et du Bien-être animal - Direction du Développement rural)
Type of resource
- Resource type
- Dataset
- Metadata linkage
-
https://metawal.wallonie.be/geonetwork/srv/api/records/33108d05-3a08-4eb3-8139-d0bd21fb98a9
- Date info (Revision)
- 2025-07-07T16:11:21.14703Z
- Date info (Creation)
- 2019-04-02T12:31:21
Metadata standard
- Title
-
ISO 19115
- Edition
-
2003/Cor 1:2006
)))
