Cette série de couches de données reprend les planchettes de la carte géomorphologique qui décrit les formes du paysage suivant une terminologie propre.

L’objectif essentiel du Centre National de Recherches en Géomorphologie (CNRG) a été la réalisation d’une carte géomorphologique de Belgique. Lors d’une première phase, des portions de territoire ont été levées par les collaborateurs du Centre, des chercheurs bénévoles, des étudiants de dernière année d’étude. Il s’agissait de dresser l’inventaire des problèmes à cartographier et de mettre au point une légende susceptible de figurer tout sur les cartes.

Des essais préliminaires ont ainsi été tentés en Condroz, en Campine, en Ardenne, en Gaume, en Famenne, dans la Fagne, sur le plateau de Hesbaye, au Hageland, dans la région des collines de Flandre, le Bas-Escaut, la bande côtière. La plupart des problèmes propres au territoire belge ont ainsi été rencontrés.

Fréquemment, à l’occasion de réunions internationales, les solutions cartographiques élaborées en Belgique étaient confrontées à celles des collègues étrangers, notamment de France, d’Allemagne, des Pays-Bas, de Grande-Bretagne, d’Italie, de Pologne, de Roumanie, d’URSS.

Les cartes ont été levées avec un objectif scientifique au départ mais ont connu, par la suite, des développements sous forme d’applications (prévention des risques naturels : glissements de terrain, éboulements, karst, inondations, etc.)

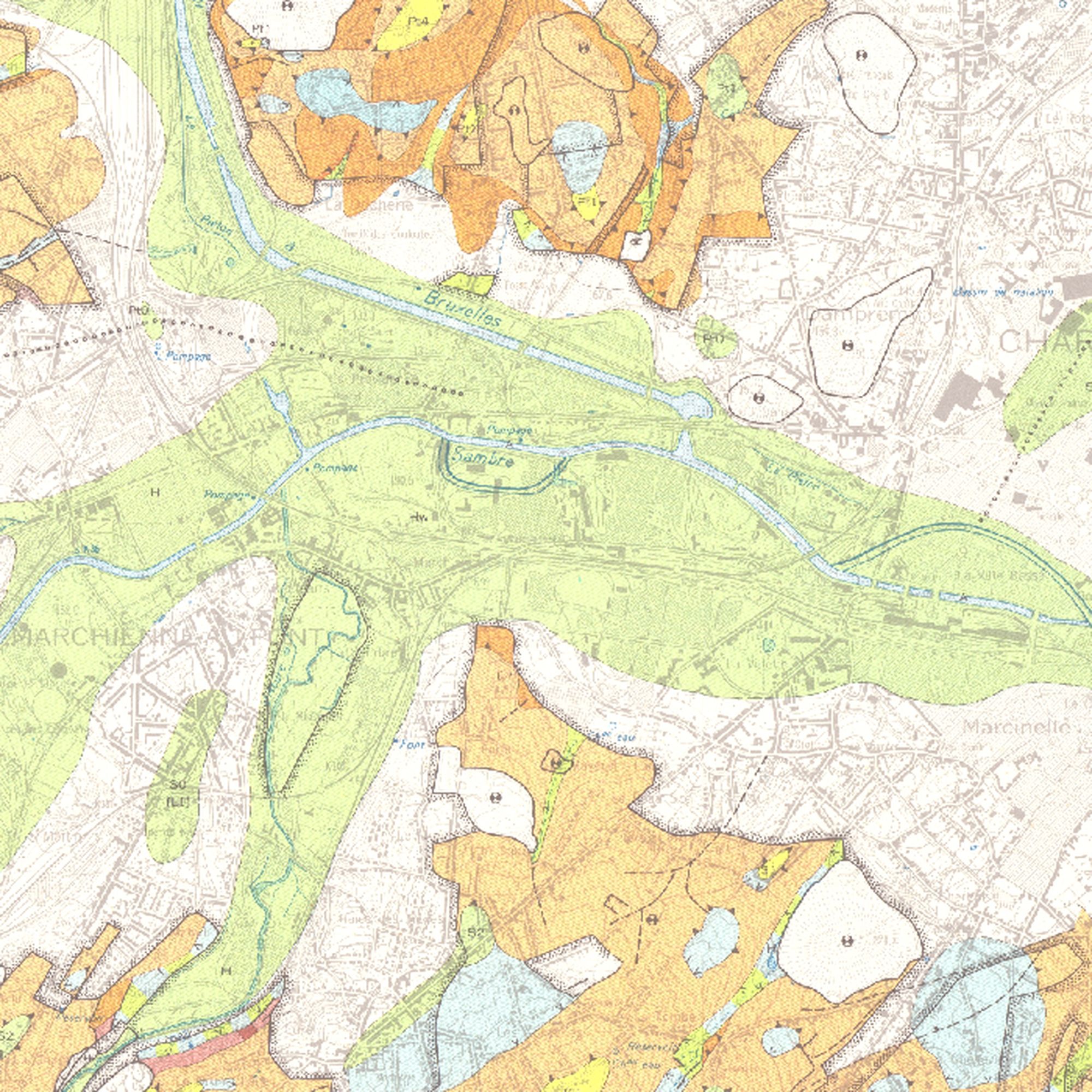

La carte géomorphologique décrit les formes du paysage et les distingue en :

o Fonds de vallée

o Versants marqués soit concaves, soit convexes, soit rectilignes

o Reliefs ondulés

o Replats, aplanissements et terrasses

La cartographie se base sur la morphométrie par clisimètre. La représentation est faite de surfaces et chaque couleur correspond à une forme et sa pente exprimée en degrés.

En outre, des sigles ponctuels décrivent les particularités locales, par exemple : cônes de déjection, ravines, glissements de terrain, affleurements rocheux, dolines, encaissement et hauteur des berges, fonds humides, etc.

En surimposition, la chronologie apparaît sous forme de lettres ; la morphogenèse, les dépôts et les formes anthropiques sous forme de symboles.

Les essais préliminaires, séances de travail en laboratoire, et sur terrain, rencontres internationales, ont abouti à quelques principes de légendes adaptées aux problèmes régionaux. C’est ainsi qu’il s’est avéré possible de publier au 1/50.000e la plupart des feuilles situées au Nord du sillon Sambre-Meuse. Cette échelle est la plus économique car elle réduit de quatre fois les frais d’impression, tout en fournissant une vue synthétique de grand intérêt. Au Sud du sillon Sambre-Meuse, le relief est plus vigoureux et plus déchiqueté. Les cartes au 1/25.000e semblent plus favorables à la figuration de la géomorphologie, mais on s’efforce de maintenir le 1/50.000e, quitte à publier, dans un livret accompagnant chaque carte, des portions très détaillées, à très grande échelle.

Toutes les cartes géomorphologiques n’ont pu être publiées. Il existe plusieurs conservées dans les archives du CNRG.

Chaque carte publiée est accompagnée d’un mémoire bilingue contenant pour la région correspondante les éléments principaux de l’étude géomorphologique.

Liste des cartes.

- Essais préliminaires (archives)

11/7-8 Oostduinkerke-De Panne, par F. Depuydt.

24/1-2 Heist-op-den-Berg – Putte, par J. Vandenberghe.

25/5-6 Diest – Herk-de-Stad, par P. Desmedt.

31/7-8 Uccle-Tervueren, par O. de Bontridder.

42/3-4 Dalhem-Herve, par D. Deuse et J.M. Lefèbvre.

47/3-4 Namur-Champion, par A. Huys.

47/7-8 Malonne-Naninne, par A. Huys.

48/5-6 Gesves-Ohey, par J. Winterer-Mammerickx.

49/1-2 Tavier-Esneux, par M. Bay.

49/3-4 Louveigné-Spa, par J. Lambion et J. Denblyden.

53/1-2 Biesme-Mettet, par N. Dewez.

53/3-4 Bioul-Yvoir, par M. Pinto, M. Freson-Degroote et J. Soyer.

54/1-2 Natoye-Ciney par J. Winterer-Mammercikx.

56/1-2 Vielsam-Recht, par J.M. Delahaut.

58/1-2 Sautour-Surice, par A. Minet.

64/7-8 Bertrix-Recogne, par A. Laurant.

71/1.2 Meix-devant-Virton – Virton par M. Laret et F. Lefèbvre.

- Cartes sous presse en 1977

Au 1/50.000e :

7 Kapellen, Kieldrecht, Noordhoek, Kalmthout, par M. Mijs.

26 Rekem, Genk, Opoeteren, Stokkem, par E. Paulissen.

30 Geraardsbergen, Nederbrakel, , Ninove, par M.C. Vanmaercke-Gottigny.

15 Antwerpen, Beveren, St. Niklaas, Kontich, par M. Mijs.

18 Maaseik, Bree, Opoeteren, Stokkem, par E. Paulissen.

29 Kortrijk, Oundenaarde, Mouscron, Avelgem, par M.C. Vanmaercke.

En outre, des levés sont entrepris pour les feuilles 13, 19, 21, 22, 24, 59 (1/50.000e) et les cartes 43/7-8 et 50/5-6 au 1/25.000e.

- Cartes publiées au 1/25.000e

13/3-4 Lokeren, par G De Moor et I. Heyse.

30/1-2 Sint-Maria-Horebeke – Zottegem, par M.C. Vanmaercke-Gottigny.

39/5-6 Braine-le-Comte – Feluy, par R. Fourneau.

39/7-8 Nivelles-Genappe, par R. Fourneau.

42/7-8 Fléron-Verviers, par P. Robert et L.J. Beckers.

46/3-4 Gouy-lez-Piéton – Gosselies, par R. Fourneau.

46/7-8 Fontaine-l’Evêque – Charleroi, par R. Fourneau.

49/7-8 Harzé – La Gleize, par J.L. Beckers.

54/3-4 Maffe-Grandhan, par E. Juvigné.

- Cartes publiées au 1/50.000e

Maldegem-Eeklo, par I. Heyse.

Oostende, par G. De Moor et F. Mostaert, L. Libeer H. Moerdijk et V. Van de Abeele.
