LIDAXES (version 2) - Axes de concentration du ruissellement (raster)
LIDAXES (version 2) - Axes de concentration du ruissellement (raster)

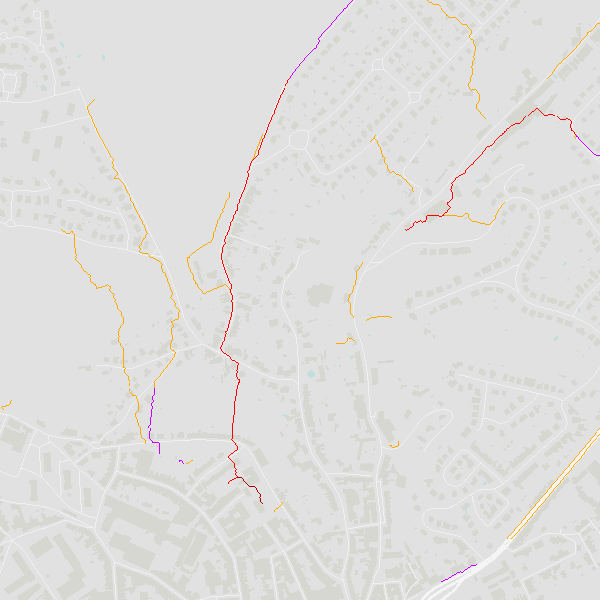

Cette couche de données raster représente les axes de concentration naturels des eaux de ruissellement établis sur base du MNT LiDAR 2013-2014.
Cette couche de données raster représente les axes de concentration naturels des eaux de ruissellement, qui correspondent aux thalwegs, vallées et vallons secs, établis sur base du MNT LiDAR 2013-2014.
La cartographie des axes de concentration naturels des eaux de ruissellement (LIDAXES) met en évidence les zones à risque d'inondation par ruissellement et/ou de coulée boueuse apparaissant suite à la concentration naturelle des eaux de ruissellement de surface.
Il s'agit d'une couche de données raster présentant, dans sa version "Internet", 5 classes de risques définis par la taille du bassin versant drainé par les axes de concentration. On distingue les classes suivantes :
- les axes de ruissellement concentré drainant les eaux d'un bassin versant dont la superficie est comprise entre 3 et 10 ha;
- les axes de ruissellement concentré drainant les eaux d'un bassin versant dont la superficie est comprise entre 10 et 20 ha;
- les axes de ruissellement concentré drainant les eaux d'un bassin versant dont la superficie est comprise entre 20 et 50 ha;
- les axes de ruissellement concentré drainant les eaux d'un bassin versant dont la superficie est comprise entre 50 et 100 ha;
- les axes de ruissellement concentré drainant les eaux d'un bassin versant dont la superficie est de plus de 100 ha.
Cette couche a été établie sur l'ensemble du territoire wallon couvert par le MNT LiDAR 2013-2014. La résolution du raster est de 2m de résolution. Cette couche est basée sur une reclassification de la carte d'accumulation de flux (cf. généalogie) et sert de référence pour générer les axes au format vectoriel.
Pour plus de détails, référez-vous aux rapports méthodologiques disponibles en ressources associées
Les axes de ruissellement concentré s'intègrent au réseau hydrographique wallon (RHW). Dès lors, cette couche de données est un complément indispensable à la lecture des données LIDAXES.
Cette version de la couche de données est générique et correspond à la version externe mise à disposition par le Service public de Wallonie. Elle est donc disponible en téléchargement sous réserve des conditions d'accès et d'utilisation. Pour des questions de pertinence, elle n'est cependant pas accessible au travers de services de consultation.
Simple
Identification info
- Alternate title
-
LIDAXES__AXES_RASTER
- Alternate title
-
Axes LIDAXE
- Date (Creation)
- 2016-09-01
- Date (Revision)
- 2021-02-25
- Date (Publication)
- 2021-05-03
- Citation identifier
- http://geodata.wallonie.be/id/904ff01c-1f55-4bd8-8f80-f92f9c3234fa
- Citation identifier
- LIDAXES__AXES_RASTER
- Credit
-
Association temporaire Alexandre Maugnard et Champs Libres Coopérative. "Amélioration des axes de concentration du ruissellement générés sur base du LIDAR 2015 à la résolution de 1m et des données cours d’eau dérivées." Rapport final - mars 2019. //
Association temporaire Alexandre Maugnard et Champs Libres Coopérative. "Avenant au marché de services pour l’amélioration des axes de concentration du ruissellement générés sur base du LIDAR 2015 à la résolution de 1m et des données cours d’eau dérivées." Rapport - mai 2019.
- Point of contact
-
Role Organisation Electronic mail address Point of contact Helpdesk carto du SPW (SPW - Secrétariat général - SPW Digital - Département Données transversales - Gestion et valorisation de la donnée)
Custodian Direction du développement rural (SPW - Agriculture, Ressources naturelles et Environnement - Département du Développement, de la Ruralité et des Cours d'eau et du Bien-être animal - Direction du Développement rural)
Owner Service public de Wallonie (SPW)
Originator Association temporaire Alexandre Maugnard - Champs Libres Coopérative
Processor Cellule SIG du SPW ARNE (SPW - Agriculture, Ressources naturelles et Environnement - Département de l'Étude du milieu naturel et agricole - Direction de la Coordination des Données)
- Spatial representation type
- Grid
Spatial resolution
- Spatial resolution
- 2 m
Spatial resolution
Equivalent scale
- Denominator
- 50000
- Topic category
-
- Environment
- Inland waters
Extent
- Description
-
Région wallonne
))
- Maintenance and update frequency
- Irregular
- Maintenance note
-
La donnée sera mise à jour lors d'un nouveau vol LiDAR.
- GEMET themes
-
-
climat
-
agriculture
-
eau
-
sol
-
zones naturelles, paysages, écosystèmes
-
catastrophes, accidents, risques
-
- GEMET
-
-
eau de drainage
-
modèle terrestre numérique
-
cours d'eau
-
fossé
-
pluie
-
ruissellement
-
eau du sol
-
vallée
-
eau d'infiltration
-
drainage
-
réseau de drainage
-
inondation
-
réseau hydrographique
-
- Mots-clés InfraSIG
-
-
WalOnMapNO
-
DGO3_BDREF
-
BDInfraSIG
-
Extraction_DIG
-
DGO3_CIGALE
-
Reporting INSPIRENO
-
PanierTelechargementGeoportail
-
- Theme
-
-
LIDAXE
-
axe
-
LiDAR
-
PICC
-
dépression
-
MNT
-
stockage de l'eau
-
sous-bassin hydrographique
-
écoulement
-
flux
-
CENNIC
-
période de retour
-
accumulation
-
concentration
-
ruissellement concentré
-
talweg
-
LIDAXES
-
thalweg
-
ERRUISSOL
-
Resource constraints
- Access constraints
- License
- Use constraints
- License
- Other constraints
- Les conditions générales d'accès s’appliquent.
- Other constraints
- Les conditions générales d'accès s’appliquent mais sont restreintes ou étendues par les conditions particulières de type D1.
- Other constraints
- Les conditions générales d'utilisation s'appliquent.
- Other constraints
-
Source à mentionner : Association temporaire Alexandre Maugnard - Champs Libres Coopérative - SPW
Associated resource
- Association Type
- Revision Of
Associated resource
- Association Type
- Part of seamless database
- Initiative Type
- Collection
Associated resource
- Association Type
- Part of seamless database
- Initiative Type
- Collection
Associated resource
- Association Type
- Revision Of
Associated resource
- Association Type
- Revision Of
- Metadata Reference
- Language
- Français
- Character encoding
- UTF8
Distribution Information
- Distribution format
- Distributor contact
-
Role Organisation Electronic mail address Distributor Service public de Wallonie (SPW)
- Ordering instructions
-
Les instructions pour obtenir une copie physique d’une donnée sont détaillées sur http://geoportail.wallonie.be/telecharger.
- OnLine resource
-
Rapport de production
Rapport expliquant la méthode suivie pour la création des données
- OnLine resource
-
Rapport de production - Addendum
Rapport relatif à la prise en compte des dépressions dans la méthodologie de production.
- OnLine resource
-
Portail inondations - Carte des axes de ruissellement
Page du portail inondations relative à la cartographie du ruissellement. Elle explique le ruissellement et présente les différentes données cartographiques relatives à cette problématique disponibles en Wallonie.
Resource lineage
- Statement
-
Cette couche de données est le résultat d'une chaine de traitement composée de 7 étapes principales. La méthodologie et les couches de données source utilisées sont rappelés dans la fiche de métadonnées de la série "LIDAXES (version 2) - Axes de concentration du ruissellement et données associées" ( https://geoportail.wallonie.be/catalogue/43c57664-9548-4dd0-93fd-696f5bf85537). Veuillez-vous y référer pour tous les détails.
La méthodologie pour la prédiction des axes de ruissellement concentré au format raster se base principalement sur le MNT LiDAR 2013-2014. D'autres données connexes ont également été utilisées (données du bâti, informations sur les cours d'eau issus du RHW, les berges TOP10V_GIS_HYDRONET_P, fossés d’extraction, carrières, chantoirs, données relatives aux pluies (IRM), limites administratives de la région wallonne).
La génération des axes de ruissellement concentré au format vectoriel constitue la dernière étape de la chaine de traitement. Cette couche est issue de la vectorisation de la couche raster sous-jacente, elle-même reclassée selon 5 classes de bassin versant. Les axes sont dérivés au moyen de l’outil "Reclassify" de ArcGIS®.
Les données couvrent l'ensemble du territoire wallon couvert par le MNT LiDAR 2013-2014. Les MNT des pays voisins ont également été utilisés pour calculer les axes de concentration du ruissellement ayant des aires contributives à l’extérieur des frontières du territoire wallon. Mais seuls les axes de concentration du ruissellement traversant le territoire wallon sont représentés. Par ailleurs, les données ne couvrent pas non plus les zones « densément peuplées » (plus de détail sur le calcul de ces zones sur le portail inondations http://environnement.wallonie.be/inondations/files/2016_carto/Methodo_GW20160310_final.pdf ).
- Hierarchy level
- Dataset
- Title
-
Rapport de production
- Website
-
Rapport de production
Rapport expliquant la méthode suivie pour la création des données
- Title
-
Rapport de production - Addendum
- Website
-
Rapport de production - Addendum
Rapport relatif à la prise en compte des dépressions dans la méthodologie de production.
Reference System Information
Identifier
- Code
- EPSG:31370
- Description
-
Belge 1972 / Belgian Lambert 72 (EPSG:31370)
- Reference system type
- Projected
Metadata
- Metadata identifier
- https://metawal.wallonie.be/geonetwork/srv/api/records/904ff01c-1f55-4bd8-8f80-f92f9c3234fa
- Language
- Français
- Character encoding
- UTF8
- Contact
-
Role Organisation Electronic mail address Point of contact Direction du développement rural (SPW - Agriculture, Ressources naturelles et Environnement - Département du Développement, de la Ruralité et des Cours d'eau et du Bien-être animal - Direction du Développement rural)
Type of resource
- Resource type
- Dataset
- Name
-
Couche de données thématiques
- Metadata linkage
-
https://metawal.wallonie.be/geonetwork/srv/api/records/904ff01c-1f55-4bd8-8f80-f92f9c3234fa
- Date info (Revision)
- 2025-02-05T12:24:06.68328Z
- Date info (Creation)
- 2021-04-23T12:33:10
Metadata standard
- Title
-
ISO 19115
- Edition
-
2003/Cor 1:2006
)))
